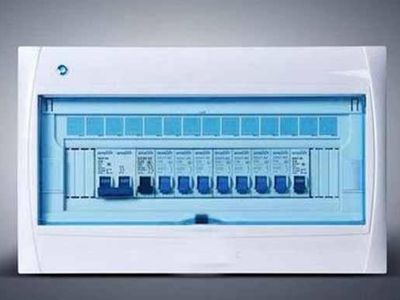

電力是我們現代人面對的常見的一個問題，配電箱是家庭用電的和企業用電等多個場所用電的總開關，那么配電箱的接線方式是什么呢？一起來看看吧。
一、一般的動力配電箱進線是采用五線制，即A、B、C三路相線(一般顏色為黃綠紅)，一路零線(顏色淺藍)，一路地線(顏色黃色帶綠條紋)。出線根據需要。
1、220V負載一般是取一路相線、一路零線、一路地線。
2、380V負載，(比如380V交流電機)三相全取、再加接地線。(負載有就地控制的話也需要零線。)
3、有特殊兩相380V的交流焊機，任意出兩相相線。再加接地線。接地線一般要求接上，但很多場合(比如工地)都不接的。一般進線是三相進一路3PIN的空開、斷路器、刀閘或者其他斷路器；零線壓到接零端子排、地線壓到接地端子排。也有進線直接采用4PIN斷路器三路相線與零線同進，接地線壓到接地端子排的。
二、照明配電根據負荷大小，可以采用一路相線+一路零線+一路接地線；或者如上的動力配電220V。
